轴接地环本身没有独立的产品认证标准，它的设计与选型，主要参考各类电机系统标准里关于轴承电流防护的相关条款。核心参考文件包含 IEC TS 60034-25 变频器供电交流电机应用指南、GB/T 22670-2018 变频器供电三相笼型感应电动机试验方法，还有 NEMA MG1 逆变器负载电机规范。这几份文件共同说明，变频驱动会在电机转轴上感应出共模电压；一旦轴电压高到击穿轴承润滑油膜，就会产生电流击穿轴承，造成电蚀损伤。轴接地环的核心作用，就是给轴电流搭建一条低阻抗旁路，避免轴承成为放电的唯一通道。

随着变频电机大范围应用，轴承电蚀已经从偶然故障，变成行业普遍的系统性风险。PWM 变频器输出的高频脉冲，会在电机内部产生共模电压，依靠绕组、转子、轴承、机壳之间的寄生电容耦合到转轴。当轴电压峰值超过润滑脂膜的耐受限度，就会发生连续微放电，在轴承滚道和滚动体表面形成熔坑，长期运行后发展成波纹状磨损。 对于设备管理人员和电机设计工程师来说，重点不是要不要做防护，而是依据标准判断防护必要性，选择合适防护方案。轴接地环、绝缘轴承、共模扼流圈、输出滤波器都有各自适用场景，上面三套标准，就是划分防护方案适用边界最常用的技术依据。

三套标准定位各有侧重，并且都不是专门针对轴接地环单品的认证规范，而是从电机系统层面，规定轴承电流的控制限值、测试验证方式和防护手段。评估轴接地环方案时，要把它看作电机系统 EMC 和可靠性设计的一部分，不能单纯对比导电纤维数量、安装结构这类单点参数。

IEC TS 60034-25:2022 是国际上广泛使用的变频电机应用导则，文档中将变频器工况下的轴承电流分为三类：高频环流、转子接地电流以及 EDM 放电电流，其中 EDM 脉冲放电是中小功率变频电机轴承点蚀最主要诱因。标准对比了各类防护手段对不同电流类型的抑制效果，明确不存在单一防护方案可以解决全部轴承电流问题，很多工况需要组合防护。针对中心高 280mm 及以上电机，标准建议非驱动端配置绝缘轴承；中心高 315mm 及以上则要求必须配置绝缘轴承，同时搭配轴接地环或者接地电刷泄放转子接地电流与 EDM 电流。

GB/T 22670-2018 是国内变频电机型式试验的国标，文件规定了轴电压、轴承电流的标准化测试方法，也是现场判断是否加装轴接地环最直接的依据。测试会分别在空载、额定负载工况下采集轴电压数据，测量轴承电流时需要预先做好轴承绝缘隔离，避免原有回路干扰测量结果。需要注意，轴电压属于高频脉冲信号，普通万用表只能读取有效值，很容易低估峰值放电风险，现场检测建议使用带宽 20MHz 以上示波器搭配专用轴电压探头。

NEMA MG1 Part 31 针对变频专用电机，对轴承电流故障机理、绝缘和接地方案给出推荐做法。文档提到轴电压会造成轴承点蚀、转轴划伤，大型电机轴电压超标时建议单侧轴承绝缘；中小型电机受高频共模电容耦合影响，可采用双侧绝缘轴承或者轴接地电刷。行业也形成了配套经验阈值，用来快速评估风险等级，轴电压越高，防护方案要求越严格。这份标准同时对电机绕组绝缘耐受脉冲能力提出要求，属于独立于轴承防护之外的设计维度。

轴接地环选型关键要点

轴接地环核心关注静态接触电阻、运行动态接触电阻、导电纤维保持力、耐磨寿命，还有环境适配能力。风电、海上设备要重点验证盐雾性能，新能源车油冷电驱需要考量耐油特性。 选型优先遵循先测试再选型的原则。中小功率电机，单独配置轴接地环大多可以抑制 EDM 放电；大功率、大中心高电机，推荐采用一端轴接地环搭配另一侧绝缘轴承的组合方案，同时抑制 EDM 电流和高频环流。碳化硅逆变器、800V 新能源电驱，共模电压和电压变化率更高，轴承放电风险显著提升，需要更完善的轴电流防护架构。 安装环节也要把控细节，转轴安装位置需要清理油漆、锈蚀，控制表面粗糙度；接地支架和机壳之间保证低阻抗连接，电机机架接地优先选用扁平镀锡铜编织带，装配完成后转轴径向跳动需要控制在合理范围。

常见认知误区

误区 1：安装绝缘轴承就不用轴接地环。绝缘轴承只能阻断电流通过该侧轴承，但无法消除轴电压，轴电压依旧会通过联轴器、齿轮箱、负载端轴承放电。绝缘轴承和轴接地环是互补方案，不能互相完全替代。 误区 2：轴接地环可以完全替代绝缘轴承。接地环擅长泄放共模电流和 EDM 脉冲，但对于大功率电机磁不对称引发的高频环流抑制效果有限，大功率场景两者搭配使用才稳妥。

误区 3：轴电压测试数值低就永久安全。新轴承润滑膜完整时轴电压风险会被掩盖，随着润滑脂老化，油膜状态改变，放电风险会快速上升，建议在项目设计或者电机投运阶段提前评估防护。

误区 4：接地环安装完成后无需维护。导电纤维属于易磨损部件，长期和旋转轴摩擦会损耗，建议定期巡检，纤维磨损超过原始长度三分之一时及时更换。

常见问题解答

Q1：轴接地环需要哪些认证？ 轴接地环归类为电机配套 EMC 部件，常见 RoHS、REACH，部分型号具备 UL 组件认证。产品性能更多依靠厂家实测接触电阻、耐磨、盐雾等数据支撑。

Q2：现场快速判断要不要加装轴接地环？ 首先确认电机由变频器驱动；其次按照国标方法检测轴与机壳之间峰值电压；如果电压偏高，或是已经出现轴承异响、振动变大，拆解轴承发现波纹磨损，就需要加装防护。

Q3：安装接地环之后，如何验证防护效果？ 安装前后保持测试设备不变，在空载、不同负载转速下采集轴电压。合格的安装效果，轴峰值电压会下降到 2V 以内，波形里不再出现明显放电尖峰。

Q4：风电发电机是否适用这套标准？ 风电整机同样是变频工况，轴承电流问题突出。IEC TS 60034-25 覆盖这类电机，风电场景普遍采用绝缘轴承搭配轴接地装置方案，同时重点考虑盐雾、低温、长寿命等严苛环境要求。

沃尔兴解决方案

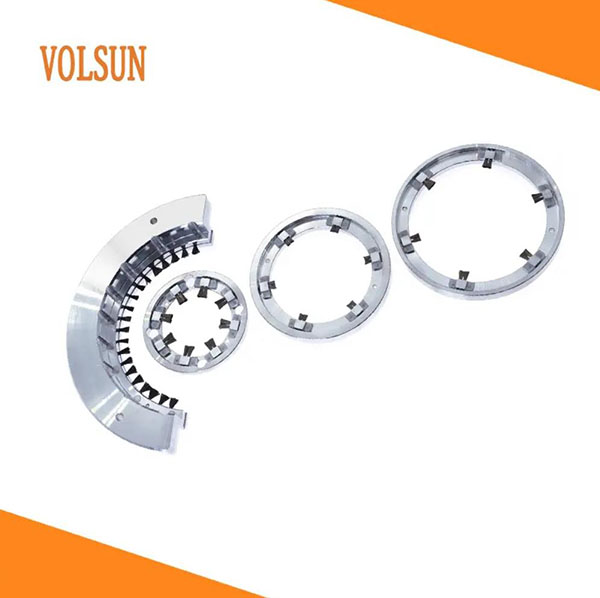

沃尔兴针对变频工业电机、风电发电机、新能源电驱的轴承电腐蚀防护，开发多系列轴接地环产品。VS-RD 标准型适配常规变频电机；VS-RD-H 加强型面向大中型工业电机，优化导电纤维耐磨结构；VS-RDW 风电款强化耐盐雾能力，适配陆上与海上风电；VS-RD-EV 新能源款结构紧凑耐油，适配油冷、干式电驱。另有 TDB 导电刷系列以及 TF 测试配件，方便现场开展轴电压、轴电流检测。 选型时可提供电机功率、转速、轴径、安装空间、变频器参数与现场工况，技术团队识别轴承电流类型，推荐单独接地环或者接地环 + 绝缘轴承组合方案，支持样品测试和现场安装指导。
