双壁管在电路设计中不是重要器件，但在电路中却起到保护电路与重要器件的作用。但只有根据合适的尺寸在选择双壁管，才能最大程度上实现对电路的保护。在本篇文章当中，小编将为大家介绍双壁管有哪些基础参数。
以PE双壁管为例。分别对参数进行介绍。
1、双壁管内径
我们知道套管的横截面是圆柱管状，内径就是管壁内直径的大小，即内壁之间的距离大小，我们通常用Φ这个字母来表示，因为Φ在工程上都是用来标注直径的，然后后面跟上一个数字，表明内径的值，单位默认不写的话都是MM毫米，比如说Φ6。
2、双壁管壁厚
第二个参数壁厚指的是管壁的厚度，内径体现的是管子的大小，这个壁厚指的是什么呢？直观的来讲就是一个东西的厚薄，那么厚薄影响什么东西呢，我们知道双壁管起到的作用是绝缘防护，那么厚薄影响的就是绝缘防护的大小，我们都知道衣服厚了，那么防寒保暖的作用就大，衣服薄了御寒的能力就小，所以双壁管的壁厚影响的就是它的防护能力，所以综合来说，越厚的双壁管其机械防护能力越好。
3、双壁管收缩率

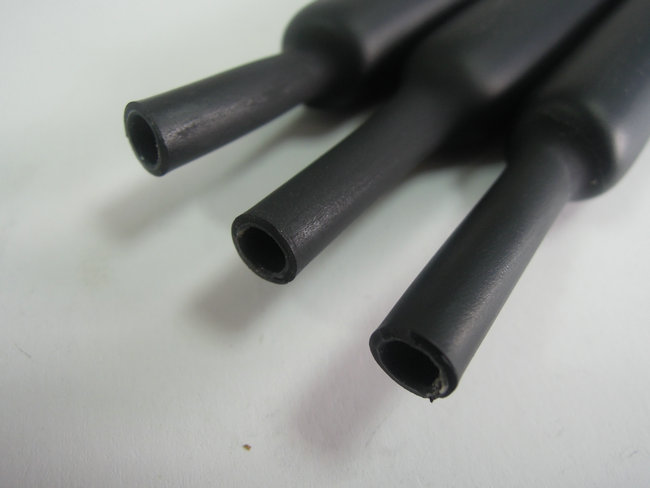

双壁管加热会收缩，而只有收缩的东西才会有这个参数，收缩率有的时候也叫做热缩率，热缩比率，双壁管热缩倍率等等，它指的是双壁管在常温下的直径比如说Φ6，在加热缩完后的直径比如说Φ3，那么我们所说的收缩率就是双壁管在收缩前的内径与收缩后内径的比值，也就是说6/3=2/1，这个2:1就是套管的收缩率，收缩率体现的是双壁管收缩能力的大小，收缩率越高，热缩套管完全收缩后越细。如果说双壁管收缩前是Φ6，收缩后是Φ2，只有两个毫米的大小，那么它的收缩率就是6:2，也就是3:1。假如说收缩后是1.5mm，那么收缩率就是4:1，常见的双壁管收缩率有2:1、3:1、4:1；谈到收缩率，紧接着我们还要继续谈到壁厚，就像牛皮筋一样，把它拉长了壁厚会薄，回缩后壁厚就厚，同样的双壁管收缩后，壁厚也会增大，对于双壁管来说，更重要的壁厚是指双壁管收缩之后的壁厚，因为收缩后才是我们双壁管真重工作状态下起到保护作用的这么个状态。我们所说的双壁管收缩率指的是径向收缩率，因为原则上对于双壁管而言，纵向发生改变很少，几乎可以忽略。
4、双壁管起缩温度
从表面上来讲就是双壁管开始起收缩反映时的温度。我们拿双壁管开始加热，加热到双壁管开始起某一反应时，刚刚开始有收缩反映时的温度，一般的PE热缩套管开始的起缩温度为84℃。
5、终缩温度
双壁管终缩温度指的是热缩管终了收缩这时的温度，可以使双壁管达到完全收缩的温度，比如说我们双壁管加热到84℃，它不像牛皮筋，我只要把它撑到多大，一松手牛皮筋立马完完全全的弹回去，回到原状。而我们的热缩管不是这个样子，把它加热到84℃它不会像牛皮筋立马变回原来的形状，我们的双壁管收缩是一个渐变的过程，我们把双壁管加热到84℃，它只是刚有收缩反映，不能使双壁管完完全全的收缩完毕，我们必须要继续加热，把它加热到终缩温度，假如是120℃，那么才能使它完全收缩。
6、双壁管工作温度
这个温度是贯穿双壁管重要的一个参数，工作温度有时也指额定温度，就是指套管能够正常的、连续的工作的温度，前面两个温度是指加工双壁管能够起收缩反映时温度，我们还是用Φ6双壁管举例。
把双壁管用热风枪慢慢加热，当温度开始达到84℃，双壁管开始起收缩反映，然后慢慢收缩到Φ5、Φ4，当温度达到终缩温度120℃，双壁管完全收缩到Φ3，紧紧地缩在物体上面，然后加工加热这个过程就结束了，然后把套上双壁管的这个零部件安装到空调等上面，进行正常的工作，它的正常工作环境，比如说我们套管的正常工作温度为-55℃到125℃，因为我们知道，很多时候产品会销售到各地去，有的地方环境比较寒冷，有的地方比较炎热，那么它都有一定的适用范围，我们的产品温度的标称就表明其在这个温度下都是可以正常使用的，一旦超过正常使用温度就不一定能够保证寿命，不一定能正常工作，我们这里说的正常温度就是双壁管能够起到绝缘防护的，超过这个温度就不一定能够起到作用。
7、双壁管颜色

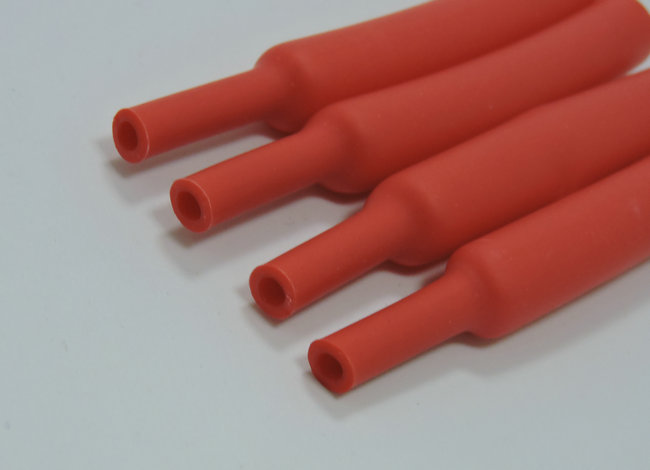

双壁管颜色就不用多说了，都有常规的可供挑选，最为常见的双壁管颜色为黑色和透明色居多。
8、双壁管胶

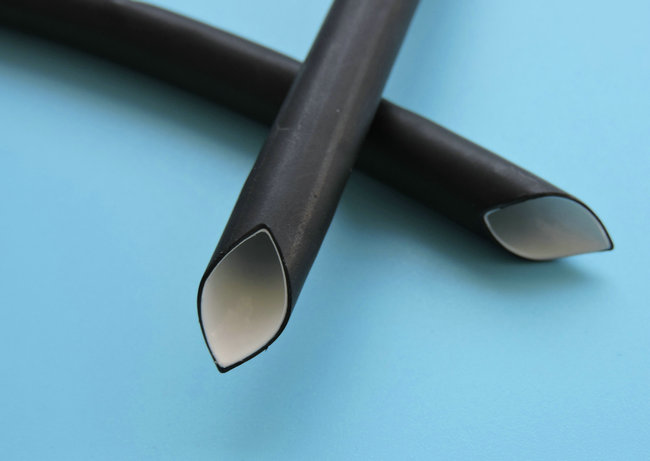

之所以叫做双壁管是因为热缩管内部涂有一层胶，这种胶是热熔胶，常温下为固体，遇热后即会融化变为液体胶。从表面看，双壁管的热熔胶颜色为白色和透明水色居多，一般白色的热熔胶耐温等级较高。
本文对双壁管当中的7种基础知识参数进行了全面的介绍，在挑选双壁管之前，不妨花上几分钟来阅读文本，以便进一步了解双壁管的参数、规格、尺寸等，方便我们根据设计实际情况来进行设计。
